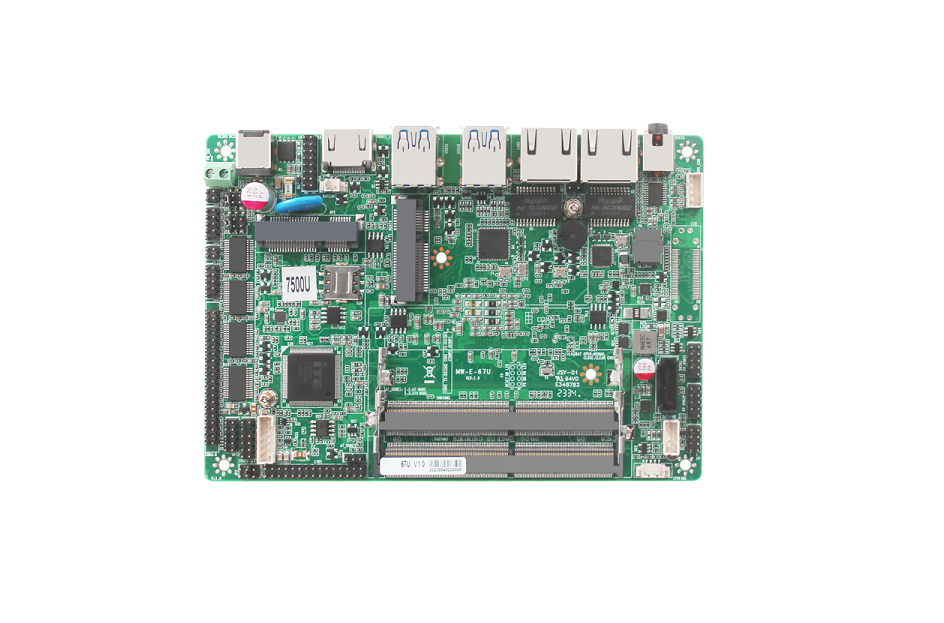

工业主板 BR-67U
产品型号：BR-67U
产品特性：
1、英特尔 6-7 代 Sky lake- U/ ka by lake-U I3 I5 I7 CPU
2、 2* LAN （ 1*i211 1G 网口+1*V219 网口）
3、 支持 HDMI+VGA(排针） +LVDS, 同步或异步显示
4、 2 个 SO-DDR4 内存槽，最大支持 64G 内存
5、 4* USB3.0，4* USB2.0
6、
6 个 COM
应用范围：可以满足工业自动化、机器视觉、智慧能源、自动光学检测、机器人等领域
产品详情
产品规格：
|
处理器/芯片组 |
英特尔 6-7 代 Sky lake - U/ ka by lake -U I3 I5 I7 CPU |
|
内存 |
2*DDR4 双通道内存插槽 ，2666/2400MHz， 最大支持 64GB |
|
网络 |
1*intel i211 1G+1*intel V219 网卡， 支持网络唤醒， PXE 功能 |
|
显示支持 |
1*HDMI+1*VGA(排针） +1*LVDS（可选 EDP） 支持同步或异步显示 |
|
存储设备 |
1*MSATA，1*SATA3.0 |
|
拓展槽 |
1 个全长 Mini-PCIe(支持 4G 模块/WIFI/蓝牙)， 1*EIO 拓展口 |
|

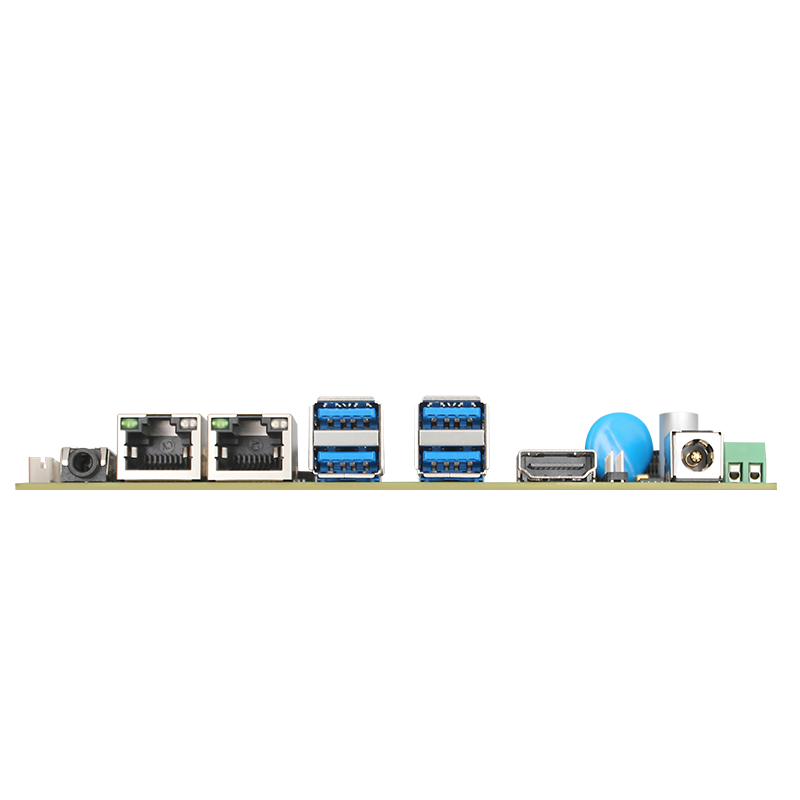

I/O 接口 |
1*DC_IN 直流输入 1*HDMI，1*AUDIO 4*USB3.0 2*LAN (1*intel i211 1G+1*intel V219） 1*AUDIO（耳麦二合一） |
|
板内 I/O 接口 |
4*USB2.0 6*COM（ COM1-2 支持 RS485/422 ，COM3-6 支持 RS232） 1*LVDS，1*VGA(排针) 1*MSATA，1*SATA3.0 1 个全长 Mini-PCIe(支持 4G 模块/WIFI/蓝牙) 1*GPIO, 1*FP, 1*CPUFAN， 1*TPM， 1*SPK_CON 1*EIO 拓展口 |
|
看门狗计时器 |
0-255S，系统复位 |
|
电源规格 |
DC12V，宽压 9V-24V 输入 |
|
温度 |
存储温度： -20℃ -70℃ 工作温度： -20℃ -60℃ |
|
尺寸 |
148mm*102mm |
